Podrobné informace

TVS – 01

Základní typ teleskopického výsuvného stožáru vyráběný pro potřeby všech jednotek požární ochrany.

Technické parametry

Délka v zasunutém stavu 1100 - 2000 mm, ve vysunutém stavu 3500 - 6740 mm + výška reflektorů dle použité hlavice. Zástavbovou délku lze libovolně měnit dle požadavků zákázníka, podle toho se mění celková délka stožáru max 2000mm.
Počet dílů: 4 (1 pevný a 3 výsuvné).
Počet reflektorů: 2 - 6x 150, 300 nebo 500W/230V popř. jiná kombinace dle specifikace zákazníka, max 3000W.

Ovládání

Výsuv: vzduchový pod tlakem 0,12Mpa s odkalovačem, s možností nastavení libovolné výšky vysunutí při práci pod překážkou pomocí pákového rozvaděče s aretovanými polohami, kdy přídavné jištění proti náhodnému vysunutí je provedeno hlavním ventilem Otáčení a naklápění reflektorů: dvěma elektromotory 12V= ovládané dálkovým ovládáním do vzdálenosti až 150m. Možnost libovolného počtu ovládání ( strojník, velitel).

Rozsah osvitu

naklápění – 90/ +90 stupňů, otáčení 360 stupňů Napájení: Spirálovým kabelem 5x1,0mm2 PUR vnitřkem stožáru.

Zabezpečení

parkovací poloha stožáru je pomocí koncového spínače signalizována na ovládacím panelu stožáru a je možnost připojení na rozvod k palubní desce.

Provedení

Konstrukce teleskopického stožáru je celohliníková a venkovní plochy jsou ošetřeny práškovými barvami. Ovládání i reflektorová hlavice je nainstalováno do rozvodných krabic s krytím IP 55.

TVS – 02

Teleskopický výsuvný stožár odvozený od typu TVS - 01.

Technické parametry

Stejné jako u typu 01, jen se mění počet dílů na 3 (1 pevný a 2 výsuvné), čímž dojde ke snížení celkové výšky stožáru.

Teleskopický stožár se 2 písty, vzduchem vysouvaný, použitelný pro všechny aplikace, kdy je nutno dosáhnout přístroji do určité výšky nad terénem.

  • Osvětlování ploch
    Rádiové antény
    Mobilní kamerové systémy
    Měření koncentrací škodlivin
  • Možnost dodávky elektrického a ovládacího napětí či dat na vrchol stožáru uvnitř či vně pomocí spirálních kabelů, dle požadavků zákazníka.
  • Vysouvání pomocí stlačeného vzduchu a to buď z rozvodu mobilní techniky, nebo z kompresorku na 12/24V= nebo 230V~.
  • Stožár je k vozidlu montován na pevno pomocí příruby na horní matici prvního válce a posuvné příruby na prvním válci.
  • Otáčení či naklápění je řešeno pomocí hlavice, s motorky.
  • Vnější průměr poslední trubky je 90mm

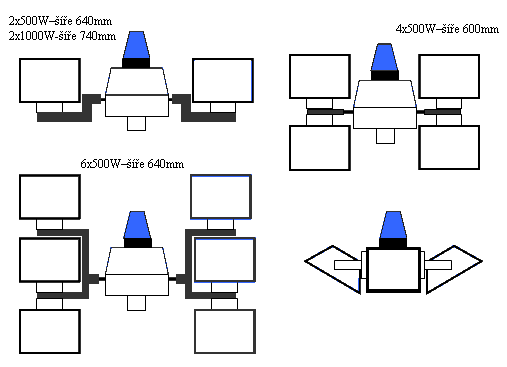

Reflektorová hlavice

Používá se při nutnosti osvětlení velkých ploch, při provádění záchranných prací, práci na vojenské technice, osvětlení komunikačních bodů v případě krizových stavů, na stavbách, při opravách dálkových vedení různých médií, atd. Reflektorová hlavice je používána společně s teleskopickým výsuvným stožárem, kdy na výšce vysunutí je závislá velikost osvětlené plochy.

Ovládání

Ovládání pohybů hlavice je řešeno párem motorků se šnekovým převodem na 12V, které zajišťují pohyb ve vodorovné i svislé ose.
Ovládání motorků je dálkové rádiové na f = 433MHz s plovoucím kódem na vzdálenost cca 150m.
Možnosti konfigurace reflektorů je závislá na zákazníkovi, kdy je možnost reflektorů s napájecím napětím 12/24V=, nebo 230V~. Reflektory je možné zapínat všechny , nebo 1/2 a 2/2 . Celá hlavice je řešena se stupněm krytí IP55 o rozměrech bez reflektorů 230x180x160mm.

Reflektorovou hlavici je možné doplnit o stroboskopický maják.

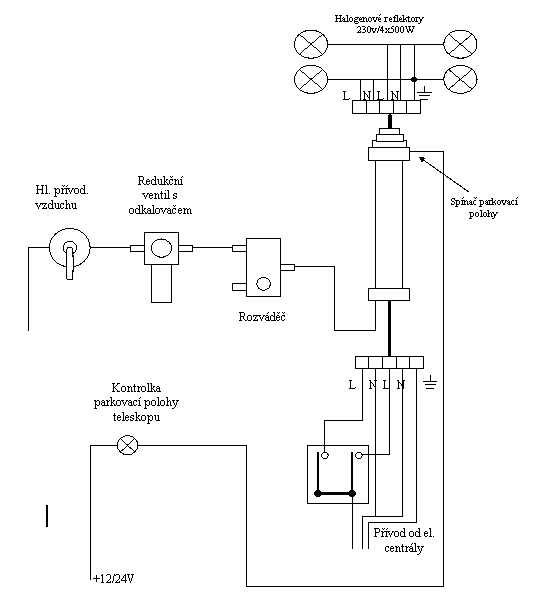

Ovládací panel

Je umístěný uvnitř popř. vně vozidla a zajišťuje ovládání vysouvání teleskopického stožáru a zapínání reflektorů.
V ovládacím panelu je umístěn také regukční ventil s odkalovačem a svorkovnice pro připojení napájecího napětí.
Krytí ovládacího panelu je IP 55.
Nabídkový katalog ve formátu PDF
